    当前位置:首页 > 公司产品 > ZSM/DSM脱水筛

    ZSM/DSM脱水筛

    高频脱水筛河沙脱水现场

    脱水筛淤泥脱水现场

    脱水筛的概述:

    脱水筛:产量:30-100t/h 振动频率:800 电机功率:11-18.5kw

    SZM、DSM脱水筛(脱水91香蕉视频官网)主要用于选矿行业的尾矿脱水、选煤厂的煤泥脱水、水洗石英砂脱水和陶瓷泥浆脱水,以及电力、制糖、制盐等工业部门对中细颗粒物料进行干湿式分级、脱水、脱介和脱泥。

    产品概述图片

    图片展示

    脱水筛技术参数:

    型号 筛面 给料粒度mm 生产能力t/h 振动频率 双振幅 电机功率KW 外形尺寸(长宽高)mm 参考重量kg
    面 积 筛网尺寸mm 筛网结构
    ZSM1542 6 0.25-13 条缝 ≤300 75-100 800 9-10 11 4500*2690*1710 4016
    ZSM1556 8 13-50 冲或条 ≤300 30-60 800 10 15 5850*2675*1703 4642
    2ZSM1556 8 上13-50;下0.25-13  上冲下 条 ≤300 30-60 800 11 15 5850*2575*2023 5649
    ZSM1556B 8 13-50 冲或条 ≤300 30-60 800 11 7.5*2 5850*2854*1707 4769
    2ZSM1556B 8 上13-50;下0.25-13   上冲下   条 ≤300 30-60 800 11 7.5*2 5850*2854*2023 5790
    ZSM1756A 9.5 13-50 冲或条 ≤300 50-80 800 10 15 5850*2925*1703 5098
    2ZSM1756A 9.5 上13-50;下0.25-13 上冲下条 ≤300 50-80 800 10 15 2550*2770*2015 6105
    ZSM1756B 9.5 13-50 冲或条 ≤300 50-80 800 10 7.5*2 5850*3104*1703 5226
    2ZSM1756B 9.5 上13-50;下0.25-13 上冲下条 ≤300 50-80 800 10 7.5*2 5850*3104*2020 6246
    ZSM1856 10 13-50 冲或条 ≤300 50-80 800 11 11 5600*2778*1557 4580
    ZSM2065 13 13-50 冲或条 ≤300 70-100 800 11 18.5 6750*3208*1885 6577
    2ZSM2065 13 上13-50;下0.25-13 上冲下条 ≤300 70-100 800 11 18.5 6750*3140*2180 7946
    ZSM2065B 13 13-50 冲或条 ≤300 70-100 800 9 11*2 6750*3428*1880 6701
    2ZSM2065B 13 上13-50;下0.25-13 上冲下条 ≤300 70-100 800 11 11*2 6750*3428*3185 8068

    脱水筛的工作原理:

    矿用脱水筛筛分效果展示

    矿用脱水筛采用双电极自同步技术与胶带连州分别驱动的方式进行运行

    SZM脱水筛采用了双电极自同步技术,通用型快偏心、可调振幅振动器.通过胶带联轴分别驱动两个互不联系的振动器作同步反向运转,两组偏心质量产生的离心力沿振动方向的分力叠加,反向离心抵消,从而形成单一的沿振动方向的激振动,使筛箱做作往复直线运动。

    脱水筛结构

    脱水筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等构成。

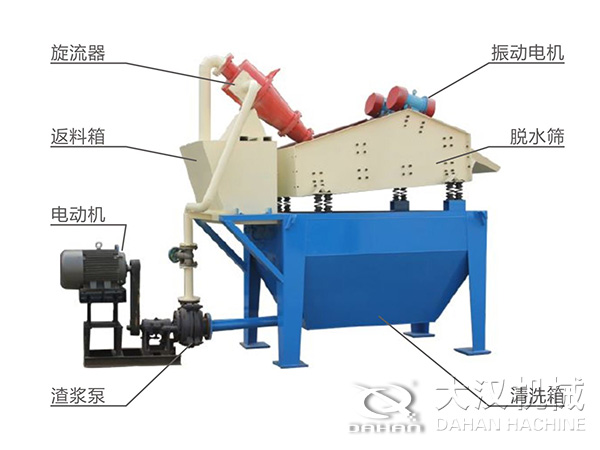

    脱水91香蕉视频官网由旋流器,返料箱,电动机,渣浆泵,振动电机,脱水筛,清洗箱等组成

    筛箱:由数种厚度不同的钢板焊制而成,具有的强度和刚度

    聚氨酯筛网:采用聚氨酯PU筛板,有弹性、防开裂、抗酸、耐腐蚀、硬度95,开孔率高。筛板形状为上面孔小,下面孔大的倒三角筛孔结构,脱水作用更高,筛面呈负倾角形式做爬坡直线运动;使用超过12个月。

    减震弹簧:底部支腿上方采用钢弹簧,具有减震作用

    脱水筛聚氨酯筛板

    脱水筛的性能特点:

    1、脱水筛整体为水平安装,但筛网呈负角安装,以保证强制脱水效果;

    矿用脱水筛筛网成负角安装保证脱水效果

    2、筛网可选择不锈钢复合筛网,张紧式安装,或不锈钢焊接条缝筛板,压紧式安装,以满足用户的不同需要;

    矿用脱水筛筛网由选择方法展示图

    3、脱水筛可通过变频器随时调整振动频率以达到脱水效果,安全可靠;

    矿用脱水筛振动电机可调整振动频率

    4、采用自同步液体润滑振动器激振,筛框采用特殊降噪材料,并用高强螺栓联接,确保筛机工作可靠和工作噪声降低,整机工作噪声85dB(A),较同类筛机降幅约为15dB;

    矿用脱水筛筛框由降噪的特性

    5、脱水筛处理能力大,筛分效率高。入料段设置弧形筛面,提高其脱水效率;

    6、设置给料箱,保证物料能够均匀给入筛面;

    7、结构合理,坚固耐用,且配有整体底架便于搬运和安装;

    使用现场

    脱水筛筛分现场图片展示

    脱水筛选用须知:

    脱水筛单双层对比展示图片

    1、脱水筛分单层和双层,并有单电机齿轮拖运和双电机自同步拖运之分。单电机拖运有左装和右装之分。

    2、筛网结构有条缝筛网,冲孔筛板,如选用编织筛网和橡胶筛板可按要求设计。当选用及订货时,应对筛子的布置方式,筛缝尺寸作出决定,未作确定时,按右式布置洒缝0.5毫米供货(电机位于料流方向的左侧或右侧).

    3、脱水筛筛面倾角可在-2~10°内调整.选用其它角度,用户可自调整.

    4、基础螺栓除ZSM18591香蕉视频官网螺栓有M20和M16两种规格外,其余所有筛机基础螺栓均为M20,皆由用户自备。
