型号 | 摇动/旋转次数 (次/分) |
拍击次数 (次/分) |
拍击高度 (mm) |
筛框直径 (mm) |
电机功率 (kw) |
200拍击筛 | 290 | 156 | 38 | 0.37 | φ200 |
300拍击筛 | 290士6 | 156士3 | 38士6mm | 0.55 | φ300 |
拍击筛(拍击式标准筛振筛机)又称拍击式91香蕉视频官网,是实验室的常用检测仪器之一,结构主要由机座、筛具与传动机构等部分组成,筛分过程中可同时具备往复和拍击双重运动方式,下料快、筛面不易堵塞,尤其适用于金刚石微粉、超硬材料行业生产分级工序,高强度、大频率地反复使用。
拍击筛可配备专用夹具,即可装夹ф200标准筛,又可夹装ф75、ф100套筛,装夹方便灵活,夹紧牢固,并能自动停机,检测数据可靠。
拍击筛可分为单座式和双座式
单座式拍击筛:是指只有一个筛框的拍击筛,结构简单,占地面积小,价格较低,但只能同时进行一种物料的分级。
双座式拍击筛:是指有两个筛框的拍击筛,结构复杂,占地面积大,价格较高,但可以同时进行两种物料的分级。
物料从进料口进入拍击筛,在振动力的作用下,物料在筛面上跳跃、翻滚,并与筛网接触。小于筛网孔径的物料通过筛网,落入下料口;大于筛网孔径的物料则留在筛面上,被排出。
同时,拍击筛还具有拍击功能。在振动力的作用下,筛框会上下振动,并带动筛网一起振动。在筛网振动的同时,还会产生拍击力。拍击力会作用在物料上,使物料更容易通过筛网。
1、具有堵塞的二维运动:水平圆周运动和垂直拍击运动,防止物料卡在筛孔中,下料更快、更顺畅。
2、具有99分钟数字计时器,公差0.1秒,可获得一致、可重复的结果,比手动筛分更具可重复性。
3、可以容纳1到8个筛子(含筛底),能将一种样品连续分选7种不同的粒度段。
4、采用齿轮带动同步带传动,转速比有效,使每一次相同时间下的筛分运动一致。
拍击筛和顶击筛是两种常见的筛机,它们在工作原理和应用方面存在一些区别。
拍击筛通过振动和拍击力实现物料的分类和分离,适用于广泛的行业;而顶击筛通过往复+顶击力使物料产生运动,适用于处理粘性、湿润或易堵塞的物料。选择适合的筛分香蕉色色视频应根据物料特性和筛分要求来决定。
序号 | 名称 | 单位 | 数值 |
1 | 筛子直径 | 毫米 | φ200、φ100、φ75 |
2 | 筛子层数 | 层 | 7 |
3 | 200试验筛 | 套 | 1 |
4 | 旋转次数 | 次/分 | 290±6 |
5 | 拍击次数 | 次/分 | 156±3 |
6 | 拍击高度 | 毫米 | 38±6 |
7 | 底盘水平度 | mm/min | ≤0.6 |
8 | 旋转行程 | 毫米 | 25 |
9 | 电动机 | 千瓦 | 0.37 |
10 | 外形尺寸 | 毫米 | 433*432*785 |
11 | 筛机重量 | 公斤 | 128 |
12 | CR控制范围 | rpm | 0.001~1500 |
13 | CS控制范围 | rpm | 10-7~1500 |
14 | 扭矩范围 | Nm | 2×10-8~0.2 |
15 | 振荡频率 | Hz | 10-5~100 |
16 | 法向力 | N | 最小0.01,±5 |
17 | 温度控制范围 | ℃ | -40~200 |

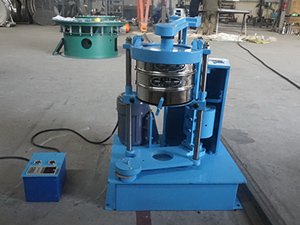

BZJ-200型拍击筛由拍击重锤、重锤行程调节杆、重锤传动齿轮、不锈钢筛框、筛框托盘、定时器、电机、底座构成。
拍锤:用振动电机对筛网进行振动。在此过程中,顶部的小敲打锤不断敲打顶盖,容易堵塞的物料会在振动和敲打过程中分散并顺利穿透筛网,不容易堵塞。
筛网:有两种直径:200mm和300mm,筛网类型有金属丝编织网(网孔尺寸0.02mm-2.36mm)、冲孔板(网孔尺寸1mm~125mm)、电成型(网孔尺寸5μm ~ 500μm)。
时间继电器:通过设定时间可随意控制振筛时间,时间可从1分钟到99分钟调节,保证试验重复性和检验生产一致性。
传动装置:同步带采用齿轮传动的传动方式,速比准确,准确率可达99.99%,不会出现转速下降的现象,与拍屏的两个齿轮没有直接接触,磨损程度小,使用寿命更长。
拍击筛(拍击式标准振筛机)分多种特性的产品。适用于普通磨料粒度组成检查、超硬材料生产分级及料度组成检查例如:研磨粉,硅粉,草碳颗粒,氢氧化铝,矿,煤,磨料,石英砂,沙,活性炭,钨粉,聚丙烯,釉料,土壤,金刚石等物料。
拍击筛使用步骤
1.电机转动方向必须按箭头所指方向转动(三相电机)(因采用凸轮顶击顶杆,方向反会别住,无法转动)。
检查电机转动方向方法:开机前提起顶杆,再开机,此时检查电机转动方向,如不对可将三相中的两相交换线头后再试。确定方向正确后再正常使用。
2.香蕉色色视频运转前须固定。固定采用地脚螺丝固定,可采用膨胀螺丝将香蕉色色视频固定在水泥地面上。
3.安装试验筛:松开托盘紧固螺丝,将托盘向下移动,装入装好物料的试验筛(分样筛、标准筛),然后托起托盘至合适位置,拧紧紧固螺丝,盖好翻盖,放下锤铁后,定好时间即可开机。采用100、75夹具可使用相应尺寸套筛,特殊尺寸可定制。
4.香蕉色色视频带有定时装置,用户可调节使用时间,开机后到时自动停机。调节时间前两位为分钟,后两位为秒。用户可根据自己需要调节运行时间。
5.香蕉色色视频拍击高度出厂前以调好,用户如有需要也可松开紧固螺母,调节顶杆头螺纹升高或降低至合适位置后,拧紧螺母。
6.上下滑板、加油嘴、等应定期加油。
新乡香蕉视频污版免费下载拍击筛厂家直销,价格更加透明、优惠,可以节省中间销售成本,为用户节省了生产成本,企业通过ISO:9001和欧盟CE认证,产品质量好,并且承诺在购买后的30天内如果出现机械自身原因损坏的情况,厂家可以包换,并且在一年内,厂家免费维护维修。
香蕉视频污版免费下载公司作为直销厂家,生产制造的拍击筛价格非常划算,一台拍击筛的市场价大约在2800元左右,香蕉视频污版免费下载公司在保本的同时为您降价100-200元!
