滚筒筛分机木屑筛分现场
YTS圆筒回转筛的主体结构是圆形筛分筒,它是由若干个圆型状筛网组成所以又被称之为圆筒筛,主要用于颗粒物料的分级处理,尤其适合粘湿物料的筛分,是耐火材料、煤、河砂分级、砂石块分级中经常使用的香蕉色色视频。圆筒筛整体与地平面成倾斜状态,外部被密封隔离罩所密封,以防止污染环境,通过变速减速系统使筛分筒在一定转速下旋转,在旋转过程中通过内、外筛的筛选,可将半成品分为标准颗粒、大颗粒、细颗粒三个级别,实现各种颗粒分级。
YTS圆筒回转筛筛选效果好,结构简单,筛分筒可封闭,易于密闭收尘,与一般91香蕉视频官网相比,筛孔不易堵塞。

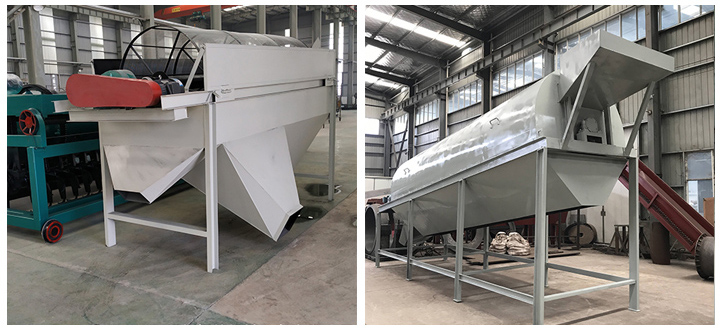

圆筒回转筛是由圆形或六角形圆筒、机架、漏斗、减速器、驱动电动机及辅助结构等部分组成,需分级的物料由造粒机送入圆筒筛进料口,经内筛筒螺旋推送进入后,在旋转过程中通过内、外筛的筛选,可将半成品分为标准颗粒、大颗粒、细颗粒三个级别,实现各种颗粒分级。
圆筒筛工作原理视频粒
1、圆筒筛利用滚筒翻转的作用来进行筛分物料,物料在滚筒内不断翻转滚动,能保证在筛选潮湿,粘稠的材料时不容易堵塞,保证筛分顺利进行,不需要停机清理。
2、在相同尺寸下,圆面积比其它型状的面积都大,因此其筛分有效面积就大,使物料能充分接触筛网,因而单位时间内产量大,可达800吨/时。
3、香蕉色色视频可设有梳型清筛机构,可及时清理掉筛分筒内的杂质、残留物料,筛分效率高达95%以上。
4、可采用完全密封设计,以尽量减少操作过程中空气中细小物质的悬浮,避免工作环境污染。
5、易损件均采用较高的耐磨材质,要比以往香蕉色色视频的使用寿命高于1.5倍。
机型对比 | 圆筒回转筛 | 91香蕉视频官网 |
筛分方式 | 在筛分过程中,香蕉色色视频不会出现振动,但一般电机和减速机会通过轴承带动滚筒转动起来,物料在滚筒内因滚筒的转动从高到低通过筛网,并将其成功筛选出来,属于滚动筛分。 | 利用振动电机产生的激振力进行筛分的,属于91香蕉视频官网分,可以通过多层筛网对物料进行多级筛分 |
筛分效果 | 适合粉尘类、颗粒小、偏湿的物料,克服了各种91香蕉视频官网在筛分较湿物料时出现的筛网粘堵问题,提高了筛分系统的产量和可靠性。 | 比较适合大块物料的筛分;筛分精度相对较低,但香蕉色色视频磨损度小,使用寿命长 |
堵网情况 | 物料随着滚筒的运动轨迹在筛网内翻滚,便可以使卡在筛孔中的物料掉落出来,或者被自由落体的物料砸中弹出来,所以一般很少出现堵筛的情况。 | 91香蕉视频官网依靠筛网的振动来筛分物料,振动频率有固定,物料如果卡在筛孔中很难依靠自身的力量清除。所以一般使用一段时间后会停机清理堵塞的筛孔,或者安清网装置以防止筛孔堵塞。 |
圆筒筛型号 | 筒体规格 | 筒体倾角 | 筒体转速 (r/min) |
筛孔尺寸 (mm) |
大进料粒度 (mm) |
产量(m3/h) | 功率 (kw) |
|
筛孔(2mm) | 筛孔(30mm) | |||||||
YTS1030 | Φ1×3 | 5-7° | 22.5 | 2-30 | 60 | 10 | 60 | 4 |
YTS1040 | Φ1×4 | 5-7° | 25 | 2-30 | 60 | 11 | 80 | 4 |
YTS1230 | Φ1.2×3 | 5-7° | 20 | 2-30 | 70 | 12 | 100 | 5.5 |
YTS1240 | Φ1.2×4 | 5-7° | 20 | 2-30 | 70 | 14 | 120 | 5.5 |
YTS1250 | Φ1.2×5 | 5-7° | 20 | 2-30 | 70 | 15 | 140 | 5.5 |
YTS1530 | Φ1.5×3 | 5-7° | 17 | 2-30 | 80 | 18 | 150 | 5.5 |
YTS1540 | Φ1.5×4 | 5-7° | 17 | 2-30 | 80 | 18 | 150 | 7.5 |
YTS1550 | Φ1.5×5 | 5-7° | 17 | 2-30 | 80 | 20 | 180 | 11 |
YTS1560 | Φ1.5×6 | 5-7° | 17 | 2-30 | 80 | 22 | 200 | 11 |
YTS2040 | Φ2×4 | 5-7° | 12 | 5-60 | 90 | 25 | 250 | 15 |
YTS2050 | Φ2×5 | 5-7° | 12 | 5-60 | 90 | 30 | 300 | 15 |
YTS2060 | Φ2×6 | 5-7° | 12 | 5-60 | 90 | 35 | 350 | 18.5 |
温馨小提示:
1、外型尺寸是按筒体长计;
2、处理量是按大孔径计算;
3、倾斜角度和每节长度视物料不同而不同;
4、质量按筒体长且使用编织网时计;
5、物料大块所占比例不超过10%。
圆筒回转筛(圆筒筛)主要是针对物料的颗粒大小进行分级,在筛分潮湿性、粘附性的物料中优势突出,可以达到不粘网、不堵孔的目的,广泛应用于冶金、建材、化工、粮食、医药、磨料及化肥等行业的干式粉状或颗粒状物料的筛分,特别适合于干 法生产机制砂,也可用于颗粒状的湿物料筛分。
